腾讯云服务器配置公网网关

因为自2019年12月06日以后,腾讯云不支持在云服务器购买页勾选配置公网网关。为了可以帮助有此需要的用户,本文为大家介绍了腾讯云服务器配置公网网关的具体操作方法。感兴趣的就跟小编一起来看看吧!

  操作场景

当您在腾讯云VPC中的部分云服务器没有普通公网IP,但需要访问公网时,可以利用带有公网IP(普通公网IP或弹性公网IP)的云服务器访问公网。公网网关云服务器将对出网流量进行源地址转换,所有其他云服务器访问公网的流量经过公网网关云服务器后,源IP都被转换为公网网关云服务器的公网IP地址,如下图所示:

腾讯云服务器配置公网网关

  前提条件

1、已登录腾讯云服务器控制台。

2、公网网关云服务器只能转发非所在子网的路由转发请求,因此,公网网关云服务器不能与需要借助公网网关访问公网的云服务器处于同一个子网下。

3、公网网关云服务器必须为Linux云服务器,Windows云服务器无法作为公网网关使用。

  操作步骤

步骤一:绑定弹性公网IP(可选)

1、登录云服务器控制台,在左侧导航栏中,单击弹性公网IP,进入弹性公网IP管理页面。

2、在需要绑定实例的弹性公网IP的操作栏下,选择更多>绑定。

腾讯云服务器配置公网网关

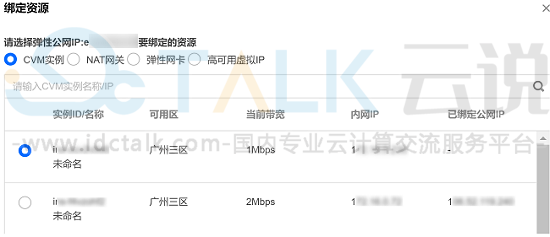

3、在“绑定资源”弹框中,选择一个被选做公网网关的CVM实例进行绑定。

腾讯云服务器配置公网网关

步骤二:配置网关所在子网路由表

1、创建自定义路由表。

2、创建后会提示关联子网操作,直接关联公网网关服务器所在子网即可。

腾讯云服务器配置公网网关

步骤三:配置普通子网路由表

配置普通子网的路由表,配置默认路由走公网网关云服务器,使得普通子网内的云服务器能通过公网网关的路由转发能力访问公网。

在普通云服务器所在子网的路由表中,新增如下路由策略:

  • 目的端:您要访问的公网地址。
  • 下一跳类型:云服务器。
  • 下一跳:步骤1中绑定弹性公网IP的云服务器实例的内网IP。

具体操作请参见配置路由策略。

腾讯云服务器配置公网网关

步骤四:配置公网网关

1、登录公网网关云服务器,执行如下操作开启网络转发及NAT代理功能。

a.执行如下命令,在usr/local/sbin目录下新建脚本vpcGateway.sh。

vim /usr/local/sbin/vpcGateway.sh

b.按i切换至编辑模式,将如下代码写入脚本中。

#!/bin/bash
echo "----------------------------------------------------"
echo " `date`"
echo "(1)ip_forward config......"
file="/etc/sysctl.conf"
grep -i "^net\.ipv4\.ip_forward.*" $file &>/dev/null && sed -i \
's/net\.ipv4\.ip_forward.*/net\.ipv4\.ip_forward = 1/' $file || \
echo "net.ipv4.ip_forward = 1" >> $file
echo 1 >/proc/sys/net/ipv4/ip_forward
[ `cat /proc/sys/net/ipv4/ip_forward` -eq 1 ] && echo "-->ip_forward:Success" || \
echo "-->ip_forward:Fail"
echo "(2)Iptables set......"
iptables -t nat -A POSTROUTING -j MASQUERADE && echo "-->nat:Success" || echo "-->nat:Fail"
iptables -t mangle -A POSTROUTING -p tcp -j TCPOPTSTRIP --strip-options timestamp && \
echo "-->mangle:Success" || echo "-->mangle:Fail"
echo "(3)nf_conntrack config......"
echo 262144 > /sys/module/nf_conntrack/parameters/hashsize
[ `cat /sys/module/nf_conntrack/parameters/hashsize` -eq 262144 ] && \
echo "-->hashsize:Success" || echo "-->hashsize:Fail"
echo 1048576 > /proc/sys/net/netfilter/nf_conntrack_max
[ `cat /proc/sys/net/netfilter/nf_conntrack_max` -eq 1048576 ] && \
echo "-->nf_conntrack_max:Success" || echo "-->nf_conntrack_max:Fail"
echo 10800 >/proc/sys/net/netfilter/nf_conntrack_tcp_timeout_established \
[ `cat /proc/sys/net/netfilter/nf_conntrack_tcp_timeout_established` -eq 10800 ] \
&& echo "-->nf_conntrack_tcp_timeout_established:Success" || \
echo "-->nf_conntrack_tcp_timeout_established:Fail"

c.按Esc,输入:wq,保存文件并返回。

d.执行如下命令,设置脚本文件权限。

chmod +x /usr/local/sbin/vpcGateway.sh
echo "/usr/local/sbin/vpcGateway.sh >/tmp/vpcGateway.log 2>&1" >> /etc/rc.local

2、设置公网网关的rps:

a.执行如下命令,在usr/local/sbin目录下新建脚本set_rps.sh。

vim /usr/local/sbin/set_rps.sh

b.按i切换至编辑模式,将如下代码写入脚本中。

# !/bin/bash
echo "--------------------------------------------"
date
mask=0
i=0
total_nic_queues=0
get_all_mask() {
local cpu_nums=$1
if [ $cpu_nums -gt 32 ]; then
mask_tail=""
mask_low32="ffffffff"
idx=$((cpu_nums / 32))
cpu_reset=$((cpu_nums - idx * 32))
if [ $cpu_reset -eq 0 ]; then
mask=$mask_low32
for ((i = 2; i <= idx; i++)); do
mask="$mask,$mask_low32"
done
else
for ((i = 1; i <= idx; i++)); do mask_tail="$mask_tail,$mask_low32" done mask_head_num=$((2 ** cpu_reset - 1)) mask=$(printf "%x%s" $mask_head_num $mask_tail) fi else mask_num=$((2 ** cpu_nums - 1)) mask=$(printf "%x" $mask_num) fi echo $mask } set_rps() { if ! command -v ethtool &>/dev/null; then
source /etc/profile
fi
ethtool=$(which ethtool)
cpu_nums=$(cat /proc/cpuinfo | grep processor | wc -l)
if [ $cpu_nums -eq 0 ]; then
exit 0
fi
mask=$(get_all_mask $cpu_nums)
echo "cpu number:$cpu_nums mask:0x$mask"
ethSet=$(ls -d /sys/class/net/eth*)
for entry in $ethSet; do
eth=$(basename $entry)
nic_queues=$(ls -l /sys/class/net/$eth/queues/ | grep rx- | wc -l)
if (($nic_queues == 0)); then
continue
fi
cat /proc/interrupts | grep "LiquidIO.*rxtx" &>/dev/null
if [ $? -ne 0 ]; then # not smartnic
#multi queue don't set rps
max_combined=$(
$ethtool -l $eth 2>/dev/null | grep -i "combined" | head -n 1 | awk '{print $2}'
)
#if ethtool -l $eth goes wrong.
[[ ! "$max_combined" =~ ^[0-9]+$ ]] && max_combined=1
if [ ${max_combined} -ge ${cpu_nums} ]; then
echo "$eth has equally nic queue as cpu, don't set rps for it..."
continue
fi
else
echo "$eth is smartnic, set rps for it..."
fi
echo "eth:$eth queues:$nic_queues"
total_nic_queues=$(($total_nic_queues + $nic_queues))
i=0
while (($i < $nic_queues)); do echo $mask >/sys/class/net/$eth/queues/rx-$i/rps_cpus
echo 4096 >/sys/class/net/$eth/queues/rx-$i/rps_flow_cnt
i=$(($i + 1))
done
done
flow_entries=$((total_nic_queues * 4096))
echo "total_nic_queues:$total_nic_queues flow_entries:$flow_entries"
echo $flow_entries >/proc/sys/net/core/rps_sock_flow_entries
}
set_rps

c.按Esc,输入:wq,保存文件并返回。

d.执行如下命令,设置脚本文件权限。

chmod +x /usr/local/sbin/set_rps.sh
echo "/usr/local/sbin/set_rps.sh >/tmp/setRps.log 2>&1" >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

3、完成上述配置后,重启公网网关云服务器使配置生效,并在无公网IP的云服务器上,测试是否能够成功访问公网。
